平板式混凝土振动器

  • 型号:

    ZF1、ZW5(A)、ZW10(B)、ZW20、ZF150、ZF220、ZJY20 (根据用户要求可特殊订货)

  • 应用范围:

    平板式混凝土振动器广泛应用于塑性、半塑性、干硬性混凝土的振动施工、混凝土板件、路面、地坪及楼房层面等结构,是混凝土施工中必不可少的重要工具;亦可用于各种振动台及振源设备作为振源,如锻造,筛选、装料、送料等机械设备。

  • 联系方式:

    电话:0372-2588698;手机:13243017875

分享:

产品简介

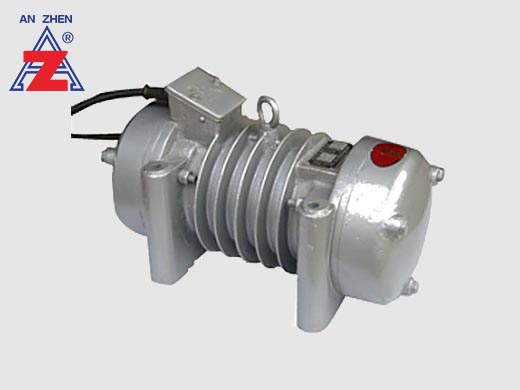

附着式振动器由机壳、定子、转子、轴承座、轴承、偏心块、端盖组成。外形如图一。

在附着式振动器两端各装一块或两块偏心块,当电机转动时偏心块随之绕中心轴作转动,产生离心力,从而形成振动。

电机机壳采用精铸成型,散热合理;即保证外观的美观光洁,又确保了电机外壳的强韧达标。定子采用国标电磁线B级绝缘真空寖漆工艺加工而成;铁芯采用武钢,宝钢等厂家矽钢片,高速联冲一次成型,科学的自定心定位工艺;转子轴采用45#钢正火处理加工;合理的确保电机的每个金属材料部位配合均匀到位。既减轻电机的体积和重量,又保证了电机的平稳运转和功率最大化。

应用范围

安振产品定位于国内中高端用户群体,交通、港口、建筑、矿山冶金等各种塑性、半干硬性、干硬性混凝土的振动施工、混凝土板件、路面、地坪及楼房层面等结构,是混凝土施工中必不可少的重要工具;亦可用于各种振动台及振源设备作为振源,如锻造,筛选、装料、送料等机械设备。

特点

  • 01

    安振牌电动机采用专用电动机,体较小、重量轻、携带方便,安装便捷、安全、性能稳定,结构简单,维修方便。

  • 02

    振动器采用全封闭式结构,防尘防潮。

  • 03

    安振牌平板式振动器独特的偏心结构,对称地分布在轴承外侧;其中ZW10、Z F150、ZF220、ZW20、ZJY20型可根据施工情况调整档位带来更强的混凝土密实效果(此特点市场上其他平板式振动器不具备),分档表如下:

型号 位置一
ZW10 9200 7800 6300 4900
ZF150 9200 7800 6300 4900
ZF220 11000 9500 8000 6500
ZW20 15000 13000 10000 5700
ZJY20 11500 9950 8850 7800

技术参数

型号 电机容量(kw)
电流(A)
振动频率  (Hz)
激振力 (N)
振幅 (mm)
总重(kg)
ZF1 0.12 0.372 47 500/1000 0.6 9
ZW5 0.8 1.74 48 4200 1.5 35
ZW5A 0.8 2.45 48 3000 1.5 35
ZW10 1.1 2.45 48 9200 2.3 44
ZW10B 1.1 2.45 48 6700 2.3 44
ZW20 3 6.09 48 15000 1.8 90
ZF150 1.5 3 48 9200 2.2 46
ZF220 2.2 4.6 48 11000 2 55
ZJY20 2 4.6 48 14000 2 83

注:1、ZJY20型系针对预应力空心楼板挤压等成型机设计的振动器,能长时间的连续工作。

2、另有三相电压400V/50Hz、440V/60Hz、420V/60Hz等三相电压220V/50Hz、220V/60Hz等 可供出口。
